Рольворота из стального профиля RHS75, RHS75P DoorHan соответствуют российским и европейским нормам качества и безопасности, адаптированы для эксплуатации в различных климатических условиях. Рольставни и рольворота используются для защиты проемов от взлома и неблагоприятных погодных условий. Все комплектующие для рольставен DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции роллет DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.
На больших проемах прогиб в верхней и нижней части полотна является допустимым, что является особенностью одностенных стальных профилей.
Зона применения:
- Складские и промышленные проемы;
- Въездные и гаражные проемы.
Преимущества:
- профили изготавливаются из холоднокатаной и оцинкованной стали;
- порошковая двусторонняя окраска;
- конструкция обладает классом взломостойкости P4-P5 и пожаробезопасности K0;
- высокая стойкость к коррозии, атмосферным осадкам, ультрафиолетовому излучению.
Дизайн

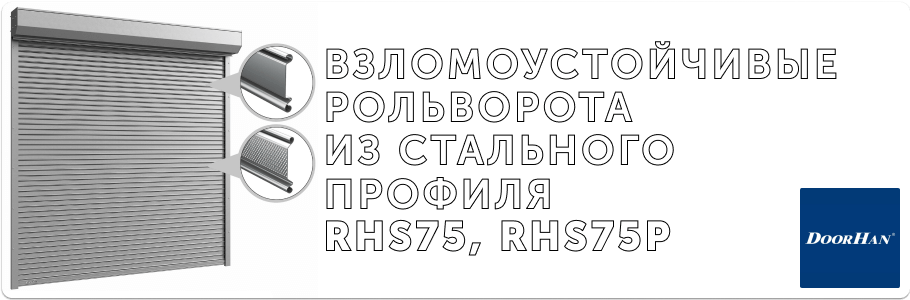

Стальные профили для рольворот RHS75 и RHS75P.
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 1 000 до 4000 |
| Ширина проема, мм | от 1 000 до 4000 |
| Максимальная площадь полотна, м² | 16 |
| Притолока, мм | от 300 (накладной монтаж) |
| Пристенки, мм | от 90 (накладной монтаж) |
Конструкция
- Крышка боковая RSK300, RSK330, RK375
- Короб защитный RBN300, RBN330, RBN375
- Ролик направляющий RV77
- Пластина крепления привода BU100K
- Замок боковой SL75
- Направляющий профиль RG90E
- Электропривод внутривальный
- Вал октагональный RV102
- Капсула универсальная KPU102
- Подшипник BS32
- Профиль (полотно) RHS75, RHS75P
Способы монтажа
Накладной монтаж
Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.Встроенный монтаж, короб наружу.
Встроенный монтаж, короб наружу позволяет расположить все элементы рольворот в нише внутри проема.
Базовая комплектация
- Короб в сборе.
- Полотно в сборе.
- Концевой профиль с уплотнителем.
- Комплект направляющих профилей с уплотнителем.
- Электропривод внутривальный.
Дополнительная комплектация
- Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
- Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
- Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
- Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
- Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
- GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
- Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами.
- Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Профиль стальной RHS75/RHS75P | |
| Материал | оцинкованная сталь толщиной 0,8 мм |
| Вес профиля, кг/(п/м) | 0,774/0,655 |
| Вес профиля, кг/м² | 10,32/8,73 |
| Количество ламелей на 1 м высоты полотна, шт. | 13 |
| Максимальная ширина полотна, м | 4000 |
| Максимальная площадь полотна, м² | 16 |
Условия эксплуатации продукции
Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.- Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в МК DoorHan.
- Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
- Рольставни должны открываться плавно без рывков и толчков.
- Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
- Не прилагайте для открытия рольставен усилие более 100 Н.
- Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
- В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
- В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
- При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
- Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
- Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
- Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
- Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
- Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
- Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
- В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
- Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
- В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
- Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.
Упаковка
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | упаковка рольворот состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
| Ширина, мм | от 300 до 375 |
| Высота, мм | от 300 до 375 |
| Длина, мм | от 1 000 до 6 000 |
